Konsep Dasar Desain Sistem
A. Definisi Desain Sistem
Desain sistem adalah tahap transisi dari analisis kebutuhan ke implementasi fisik. Ini adalah proses mendefinisikan arsitektur, komponen, modul, antarmuka, dan data dari sistem untuk memenuhi kebutuhan-kebutuhan yang telah ditentukan pada tahap analisis. Secara sederhana, jika analisis sistem berfokus pada “apa yang dibutuhkan”, maka desain sistem berfokus pada “bagaimana cara membangunnya”.
B. Tujuan Desain Sistem
Tujuan utama dari tahap desain sistem adalah untuk menghasilkan cetak biru (blueprint) yang lengkap bagi para programmer dan teknisi. Secara spesifik, tujuannya mencakup:
- Efisiensi & Efektivitas: Merancang sistem yang dapat memproses data dengan cepat dan memberikan output yang akurat.
- Reliabilitas (Keandalan): Memastikan sistem berjalan stabil dan meminimalkan kegagalan (bug/error).
- Fleksibilitas: Merancang sistem yang mudah dipelihara (maintainable) dan dikembangkan di masa depan.
- Ekonomis: Memastikan solusi yang dirancang sesuai dengan anggaran dan sumber daya yang tersedia.
- User Friendly: Menciptakan antarmuka yang mudah dipahami dan digunakan oleh pengguna akhir.
C. Perbedaan Desain Sistem Secara Umum & Terinci
| Aspek | Desain Sistem Secara Umum (Makro/Logis) | Desain Sistem Secara Terinci (Mikro/Fisik) |
|---|---|---|
| Fokus | Gambaran besar sistem dan hubungannya dengan pengguna. | Spesifikasi teknis mendalam untuk implementasi kode. |
| Target Audiens | Manajer dan Pengguna (User). | Programmer dan Teknisi Sistem. |
| Isi | Desain input/output, desain antarmuka (UI), dan alur kerja logis. | Struktur database (skema), algoritma program, spesifikasi hardware, dan desain jaringan. |
| Sifat | Konseptual (bagaimana sistem terlihat). | Teknis (bagaimana sistem bekerja di balik layar). |
Desain Sistem Pendekatan Terstruktur (Structured Approach)
Pendekatan terstruktur adalah metode klasik yang memandang sistem sebagai kumpulan proses atau fungsi yang berinteraksi dengan data. Pendekatan ini bersifat top-down (dari umum ke khusus) dan memisahkan data dari proses.
1. Alat Permodelan (Modeling Tools)
Alat-alat dalam pendekatan terstruktur berfokus pada aliran data:
- DFD (Data Flow Diagram): Menggambarkan bagaimana data mengalir melalui sistem, diproses, dan disimpan.
- Kamus Data (Data Dictionary): Katalog fakta tentang data dan kebutuhan-kebutuhan informasi.

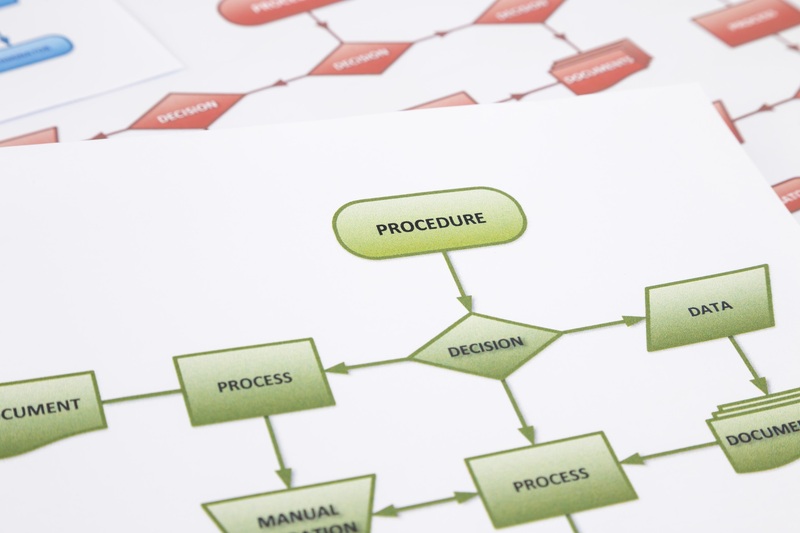

- Flowchart (Bagan Alir): Menggambarkan logika prosedural dan langkah-langkah algoritma.
- Structure Chart: Menunjukkan hirarki modul program dan hubungan antar modul.
- ERD (Entity Relationship Diagram): Memodelkan struktur data dan hubungan antar tabel.
2. Sistem Operasi
Pendekatan ini sering dikaitkan dengan lingkungan yang sangat prosedural atau batch processing, meskipun bisa berjalan di OS modern. Lingkungan yang umum meliputi:
- Unix/Linux: Sangat kuat dalam pemrosesan berbasis perintah (CLI) dan skrip prosedural.
- Mainframe OS (z/OS): Untuk pemrosesan data transaksi besar.
- Sistem Tertanam (Embedded Systems): Sering menggunakan pendekatan terstruktur untuk efisiensi memori yang ketat.
3. Bahasa Pemrograman
Bahasa yang digunakan adalah bahasa prosedural yang mengeksekusi instruksi secara berurutan:
- C: Bahasa prosedural standar industri.
- Pascal: Sering digunakan untuk pembelajaran logika terstruktur.
- COBOL: Umum di perbankan/mainframe.
- Fortran: Untuk komputasi saintifik.
Desain Sistem Pendekatan Berorientasi Objek (Object-Oriented Approach)
Pendekatan berorientasi objek (OOP) memandang sistem sebagai kumpulan objek yang saling berinteraksi. Setiap objek menggabungkan data (atribut) dan perilaku (metode/fungsi) menjadi satu kesatuan (enkapsulasi).
1. Alat Permodelan (Modeling Tools)
Standar emas untuk desain berorientasi objek adalah UML (Unified Modeling Language). Diagram utamanya meliputi:
- Use Case Diagram: Menggambarkan interaksi antara pengguna (aktor) dengan sistem (fungsionalitas).
- Class Diagram: Menggambarkan struktur statis sistem, kelas-kelas, atribut, metode, dan hubungan antar kelas.
- Sequence Diagram: Menggambarkan interaksi antar objek berdasarkan urutan waktu.
- Activity Diagram: Menggambarkan alur kerja aktivitas dalam sistem (mirip flowchart tapi support paralelisme).
2. Sistem Operasi
Pendekatan ini mendominasi pengembangan aplikasi modern yang membutuhkan antarmuka grafis (GUI) dan respons event-driven:
- Windows, macOS, Modern Linux (Distro Desktop): Mendukung aplikasi GUI yang kompleks berbasis objek.
- Android & iOS: Sistem operasi mobile ini sepenuhnya dibangun di atas konsep objek (View, Activity, Controller).
3. Bahasa Pemrograman
Bahasa yang mendukung konsep Class, Inheritance (Pewarisan), Polymorphism, dan Encapsulation:
- Java: Sangat populer untuk aplikasi enterprise dan Android.
- C++: Pengembangan dari C dengan fitur objek.
- C#: Bahasa utama ekosistem Microsoft .NET.
- Python: Mendukung multi-paradigma termasuk OOP yang sangat kuat.
- PHP (Modern): Kerangka kerja (framework) web modern seperti Laravel menggunakan konsep OOP penuh.
